VSSJAFG型单法兰传力接头
作者 Admin 浏览 发布时间 2011-04-21
名称:VSSJAFG型单法兰传力接头
单法兰传力接头性能特点:
    传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。
单法兰传力接头安装简要说明:

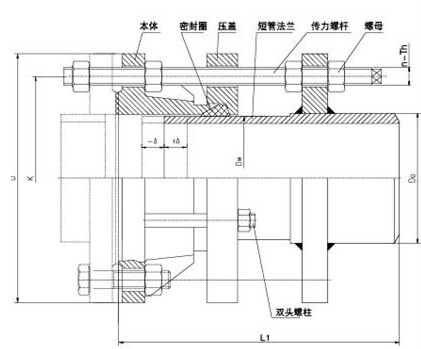

VSSJAFG型单法兰传力接头
适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有:单发兰传力接头、双法兰传力接头、可拆式双法兰传力接头。
传力接头材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和
型号。



VSSJAFG型单法兰传力接头
材料表

序号 名称 数量 材料
1 本体 1 QT400-15、Q235A、ZG230-450、20
2 密封圈 1 NBR
3 压盖 1 QT400-15、Q235A、ZG230-450、20
4 短管法兰 1 Q235A、20、16Mn
5 螺柱 n Q235A、35、1Cr18Ni9Ti
6 螺母 5n Q235A、20、1Cr18Ni9Ti

VSSJAFG型单法兰传力接头技术参数

公称通径DN 管子外径
Dw

外形尺寸

法 兰 连 接 尺 寸

L

△L

0.6MPa

1.0MPa

D

D1

n-Th

b

D

D1

n-Th

b

65

76

200 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 325 220 50 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 595 550 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 34
600 630 240 755 705 20-M24 780 725 20-M27 36
700 720 860 810 24-M24 32 895 840 24-M27 40
800 820 350 60 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 370 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 380 1830 1760 40-M33 48 1915 1820 40-M4 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 400 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 450 80 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3480 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76
