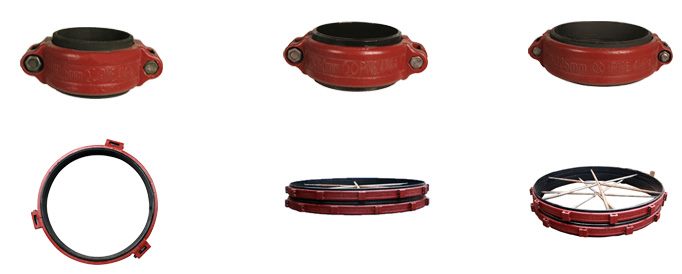

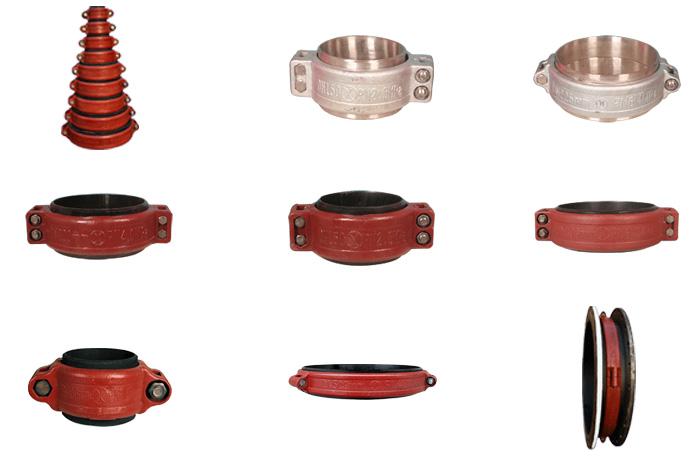

名称：KRHD型钢制柔性接头(不锈钢)
性能特点：
     钢制柔性接头又叫做卡箍、对开式伸缩接头、钢制柔性管接头。钢制柔性接头是一种管道连接，性能可靠，安装简便的产品。在低压时，靠密封圈的弹性变形，达到密封目的；在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。

PN1.6、2.5、4.0、6.4MPa的KRHD型柔性接头的主要数据表

外径接管Dw mm 公称通径DN mm 允许管端 轴向符合 kgf 伸缩量 mm 允许转角 ø 最小长度 mm 安装长度 mm 最大长度 mm 配用螺栓 d x L mm 89 80 2680 10 17.90 80 85 90 16 x 50 108 100 3550 10 15.06 90 95 100 16 x 50 133 125 4620 10 13.05 90 95 100 16 x 60 159 150 5530 10 12.09 90 95 100 16 x 60 194 175 7370 10 10.51 90 95 100 16 x 60 219 200 9370 10 9.33 100 105 110 16 x 70 245 225 11750 10 8.36 100 105 110 16 x70 273 250 14620 10 7.51 100 105 110 18 x 70 325 300 20680 12 6.32 100 106 112 18 x 70 377 350 27875 12 5.45 100 106 112 18 x 80 426 400 35600 12 4.80 100 106 112 18 x 80 480 450 45180 12 4.28 100 106 112 18 x 80 530 500 55120 12 3.88 100 106 112 18 x 80 630 600 65900 20 3.27 120 130 140 20 x90 720 700 70170 20 2.86 120 130 140 20 x90 820 800 84400 20 2.51 120 130 140 20 x 90 920 900 106200 20 2.24 130 140 150 18 x 90 1020 1000 116870 20 2.02 130 140 150 18 x 90 1220 1200 130600 20 1.69 130 140 150 18 x 90 1420 1400 146200 20 1.45 140 150 160 20 x 90 1620 1600 158300 20 1.27 140 150 160 20 x 90 1820 1800 166000 20 1.13 140 150 160 20 x 90 2020 2000 179000 25 1.01 145 165 170 20 x 90 2220 2200 187000 25 1.01 145 165 170 20 x 90 2420 2400 196000 25 1.01 145 165 170 20 x 90 2620 2600 206000 25 1.01 145 165 170 20 x 90 2830 2800 253300 25 1.01 145 165 170 20 x 90 3020 3000 260100 25 1.01 145 165 170 20 x 90 3220 3200 286900 25 1.01 145 165 170 20 x 90

说明：配用钢管壁厚由用户提供(例如：ø325 x 8、PN=6.4MPa一套)
