双球体设计多重保护JGD型可曲挠双球体橡胶接头 在管道工程中的应用

作者：昌旺管道　来源：　日期：2026/5/4 7:35:59　人气：0
QQ空间新浪微博腾讯微博人人网微信百度新首页百度中心分享到：

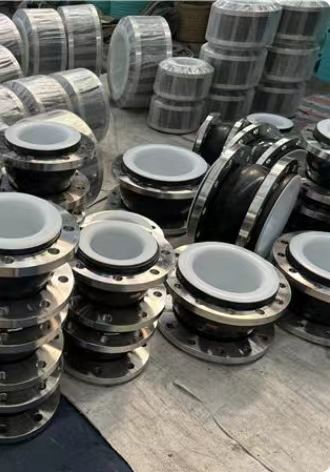

          7e96d749677f516739608603a8b0fd04.jpg   双球体设计多重保护JGD型可曲挠双球体橡胶接头 在管道工程中的应用          在现代工业管道系统中，振动、位移和热胀冷缩等问题常常影响管道的稳定运行。JGD型可曲挠双球体橡胶接头作为一种高效的柔性连接装置，凭借其独特的双球体结构和优异的物理性能，成为石油、化工、供水、电力等领域管道工程中的重要组件。

JGD型可曲挠双球体橡胶接头是由内胶层、增强层、外胶层及法兰等部件组成的柔性连接件。其核心特点在于采用双球体设计，相比单球体接头，具有更大的补偿量和更好的柔韧性，能有效吸收管道多维方向的位移和振动。

主要结构与特点

  1. 双球体柔性设计

    • 两个球形结构串联，提供更大的轴向、横向和角向位移补偿能力

    • 工作位移量可达单球体接头的1.5-2倍

  2. 多层增强结构

    • 内胶层：耐介质腐蚀（可根据需求选用NBR、EPDM、CR等材质）

    • 增强层：高强度尼龙帘子布或钢丝骨架，承压可达1.6-4.0MPa

    • 外胶层：耐候、耐臭氧、抗老化

  3. 法兰连接

    • 标准GB/T9115法兰，也可按用户需求定制

    • 法兰材质一般为Q235A碳钢，特殊工况可选用不锈钢

性能优势

  • 优异的减震降噪：橡胶的弹性特性可吸收80%以上的机械振动

  • 多向位移补偿：

    • 轴向压缩/伸长：±35mm

    • 横向位移：±40mm

    • 角向偏转：±15°

  • 耐介质范围广：适用于水、海水、空气、弱酸、弱碱及油类介质

  • 安装维护简便：无需特殊工具，降低安装成本和时间

应用场景

  1. 给排水系统：水泵进出口，减少水锤效应

  2. 暖通空调：冷却塔、风机盘管管道连接

  3. 化工管道：补偿热胀冷缩，保护设备安全

  4. 电力系统：电厂循环水、除灰管道

  5. 船舶制造：舰船管道系统的柔性连接

选型与安装要点

  1. 选型参数：

    • 公称通径：DN32-DN3000

    • 工作压力：0.6-4.0MPa

    • 介质温度：-20℃~115℃（特殊配方可达150℃）

  2. 安装注意事项：

    • 安装时不得超限拉伸、压缩或偏转

    • 螺栓应对角逐步均匀紧固

    • 远离热源、臭氧和强腐蚀环境

    • 悬空使用时需设置支架

维护与保养

  • 定期检查表面有无裂纹、变形

  • 注意螺栓紧固状态，防止松动

  • 更换周期一般为3-5年，恶劣环境需缩短周期

结语

JGD型可曲挠双球体橡胶接头以其出色的柔韧性、耐压性能和位移补偿能力，为现代管道系统提供了可靠的连接解决方案。正确选型、安装和维护，可显著延长管道系统寿命，降低运行维护成本，是工业管道工程中不可或缺的关键部件。

温馨提示：实际选用时请根据介质特性、工作压力和温度等参数，咨询专业技术人员或供应商，确保选用最适合的产品型号和材质配置。
