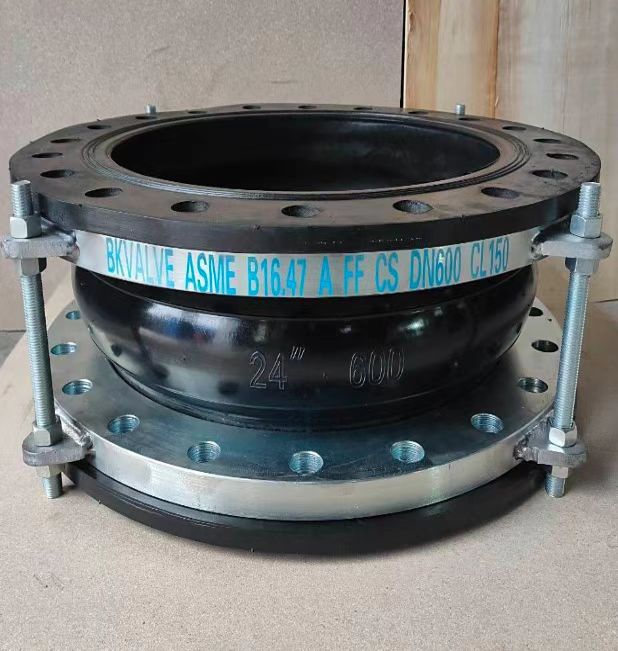

循环水橡胶软接头型号按压力等级选型指南依据 GB/T 26121-2010《可曲挠橡胶接头》，橡胶软接头的公称压力（PN）分为以下等级：
公称压力代号 | 数值（MPa） | 常见标识 | 典型适用场景 |
|---|---|---|---|
PN6 | 0.6 MPa | 6 kg | 低压回水、重力流排水 |
PN10 | 1.0 MPa | 10 kg | 普通循环水、市政供水（最常见） |
PN16 | 1.6 MPa | 16 kg | 泵出口、高层循环水、空调主机房 |
PN25 | 2.5 MPa | 25 kg | 高压系统、消防主泵出口 |
PN40 | 4.0 MPa | 40 kg | 特殊高压工况 |
⚠️ 核心原则：接头的额定 PN 值 必须 ≥ 管道系统的最高工作压力（不是"常用工作压力"！）
这是现场最容易踩坑的地方👇
管道运行中会出现水锤冲击（启泵、停泵、阀门急关），瞬时压力往往是额定压力的 1.5～2.0 倍。
P选≥P设计×K水锤
参数 | 说明 |
|---|---|
P设计 | 系统设计压力（水泵额定扬程 + 几何高差） |
K水锤 | 水锤系数，一般取 1.3～1.5；无缓冲措施时取 1.5～2.0 |
P选 | 应选接头的 PN 等级 |
管道正常运行压力范围 | 推荐接头 PN 等级 | 理由 |
|---|---|---|
≤ 0.6 MPa（静压） | PN10（1.0MPa） | 留够余量应对波动 |
0.6～0.8 MPa（泵出口常见） | PN16（1.6MPa） ⬅ 向上跳一档 | 水锤峰值可冲到 1.2～1.5 MPa |
0.8～1.2 MPa | PN16 或 PN25 | 看泵型和水锤控制措施 |
≥ 1.3 MPa | PN25（2.5MPa）起步 | 高压系统必须核算 |
💡 一句话记住：管道设计压力一旦超过 0.6 MPa，水泵出口处的橡胶软接头直接选 PN16，别省这点差价——PN10 用在 0.8 MPa 系统上，初期看似没事，半年后橡胶疲劳鼓包甚至爆破。
橡胶的许用压力随温度升高而下降。循环水如果是热水（>60℃）：
介质温度 | 对 PN 值的影响 | 对策 |
|---|---|---|
0～60℃ | 基本无折减 | 普通天然橡胶/EPDM即可 |
60～80℃ | 许用压力约为标称值的 85%～90% | 仍可选 PN16，但确保峰值不超 |
80～100℃ | 许用压力降至 70%～80% | 必须选 EPDM 耐热型 + 升一档 PN |
>100℃ | 超出普通橡胶接头范围 | 需特种耐热胶料或改用金属波纹管 |
循环水泵进水侧虽然正压不高，但启泵瞬间可能产生负压/真空（虹吸、汽蚀风险）。普通橡胶接头负压耐受仅约 -0.05 MPa，抽瘪了就废了——吸入口应选带内支撑环（耐负压型）的橡胶接头，并在采购技术文件里明确标注。
同一 PN 等级下，口径越大 → 球体曲率半径越大 → 环向应力越高。DN600 以上的大口径接头，实际承压能力往往低于同等级小口径产品，选型时务必查厂家提供的 压力-口径对照表，不能盲目套用。
纯文本纯文本第1步 ──→ 确定管道设计压力 P设计（MPa） = 水泵额定扬程(M) ÷ 102 + 几何高差 + 系统背压 第2步 ──→ 估算/计算瞬时峰值 P峰值 = P设计 × 水锤系数（1.3～2.0） ❓拿不准？直接按 P设计×1.5 保守算 第3步 ──→ 初选 PN 等级（向上靠标称值） P峰值 ≤ 0.6? → PN6（少见） P峰值 ≤ 1.0? → PN10 P峰值 ≤ 1.6? → PN16 ← 循环水泵出口最常见的选择 P峰值 ≤ 2.5? → PN25 第4步 ──→ 温度修正 水温>60℃？→ 确认选EPDM耐热型，必要时PN再升一档 第5步 ──→ 负压校核（吸水侧） 有负压风险？→ 加选"耐负压型"（带内支撑环） 第6步 ──→ 结构形式定案 水泵进出口 → 单球体 + 限位防拉脱装置 位移补偿量大 → 双球体 变径连接 → 同心/偏心异径（泵口"顶平"装偏心）
只写 "DN200 橡胶软接头 PN16"等于埋雷。完整标注应包含：
纯文本纯文本DN___ KXT-16（或PN16）型可曲挠橡胶软接头 - 结构形式：单球体 / 双球体 / 异径（注明两端法兰口径） - 橡胶材质：天然橡胶（普通冷水）/ EPDM（热水≤115℃）/ NBR（含油） - 法兰标准：HG/T 20592 或 JB/T 81 或 GB/T 9119（必须与管道法兰匹配！） - 是否需要限位防拉脱装置：是 / 否 - 执行标准：GB/T 26121-2010
错误做法 | 正确做法 |
|---|---|
按"常用运行压力0.7MPa"选了PN10 | 水锤峰值1.2MPa > 1.0MPa → 应升PN16 |
吸水侧用普通型，没考虑负压 | 吸水侧用耐负压型（带支撑环） |
DN800大口径直接套PN10不看厂家曲线 | 查厂家大口径降等表，可能实际只到PN6能力 |
法兰买了国标，接头配的是化工部标准 | 订货前核对法兰密封面形式和螺栓孔距 |
安装时不设固定支架，让橡胶接头扛管道自重 | 管道必须有独立固定/吊架，接头只做柔性补偿 |
