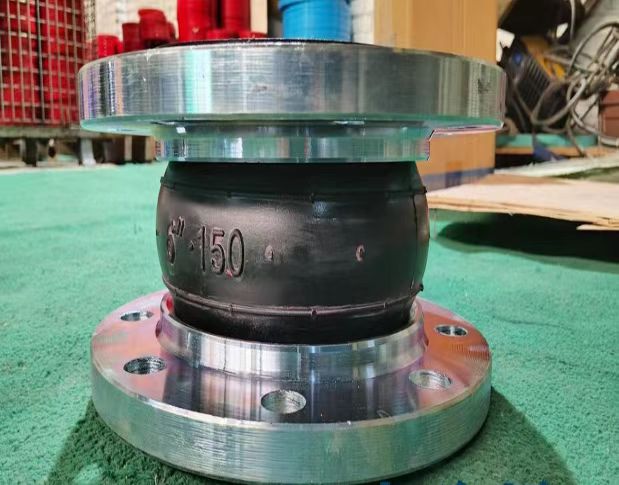

橡胶弹性接头在高温管道补偿中确保同心度的方案 高温管道的难点在于——同心度不仅要"装出来"，更要"跑出来"。安装时的静态对中只是第一步，管道受热膨胀后的动态位移才是真正考验。下面从安装找正→支架体系→热态管理→检查验证四个层面展开。
项目 | 控制指标 | 依据/说明 |
|---|---|---|
中心偏移量（不同轴度） | ≤ 3 mm（≈1/8″），高精度工况建议 ≤ 1~2 mm | FSA/EJMA推荐，超差会强制橡胶球体承受弯矩，寿命可缩短50%以上 |
法兰端面平行度 | ≤ 1 mm/m，总偏差 ≤ 2 mm | 法兰面不平行 = 螺栓受力不均 + 球体局部挤压 |
法兰面间距 | 必须等于接头的自然长度（零拉伸/零压缩状态） | 严禁靠拉/压接头来凑间距 |
管道法兰面打磨清理 → 去除焊渣、毛刺、锈蚀
② 用直尺/塞尺（小口径）或水平仪+线坠（大口径）检查两端法兰的：
- 中心线是否共线（偏差≤3mm）
- 端面是否平行（间隙差≤1mm/m）
③ 偏差超限 → 微调管道支架高度/左右位置，直至自然对正
④ 接头轻放入位 → 螺栓能"随手穿入所有孔"才算真对齐
（需要锤击撬棍硬怼 = 还在偏，继续调管道）
⑤ 对角交叉分3次拧紧螺栓（1/3 → 1/2 → 全扭矩），扭矩扳手控力[2,5](@ref)
螺杆方向：螺纹端朝外（便于拆卸，且螺栓不侵入橡胶球体内部）
对角交叉（星形顺序）分阶段拧紧，禁止单侧一口气拧紧，否则法兰面倾斜→球体单边受压→密封偏载泄漏
扭矩参考：M16 约 45~60 N·m（具体以厂家曲线/手册为准）
这才是高温管道最容易被忽视的部分。冷态装得再正，一升温管道就会走位，如果支架系统设计不当，接头就会被拉成斜的、弯的。
碳钢管热膨胀系数 α ≈ 0.012 mm/m·℃
固定段长度 | ΔT=80℃（热水/蒸汽常见） | ΔT=120℃（导热油/高压蒸汽） |
|---|---|---|
L = 6 m | ~5.8 mm | ~8.6 mm |
L = 10 m | ~9.6 mm | ~14.4 mm |
L = 15 m | ~14.4 mm | ~21.6 mm ⚠️ 单橡胶接头吃不消 |
如果管道的固定点和导向点布置不合理，这近10mm甚至更大的热位移会以"横向剪切 + 角偏转"的方式作用在橡胶接头上，导致球体歪斜、内部帘布线受扭、法兰偏口——同心度彻底丧失。
这是保证高温运行中同心度的系统工程解法：
nchor（主锚固点）——→ Guide（导向支架）——→ 橡胶接头 ——→ Guide ——→ Anchor
↑ ↑
只允许轴向滑动 绝不允许承载管子重量
支架类型
作用
与接头的距离要求
主锚固点（Anchor）
承受压力推力，阻止管道整体漂移
接头应尽量靠近锚固点安装（1~2D内最佳）
导向支架（Guide）
约束管道横向位移，保持管线轴线方向，不让它左右摆
距接头最近一个导向支架 ≤ 4×管径，后续间距 ≤ 10~14×管径
承重/弹簧吊架
承担管重，确保接头零承重
接头两端必设独立承重支架，绝不让球体扛管子重量
同心度不是接头自己维持的，是锚固点锁住轴向力 + 导向支架管住横向跑偏 + 吊架扛起重量三方合力保出来的。
对于已知单向热膨胀的直管段，设计上可采用冷态预拉伸：
安装时接头处于预拉伸约50%热膨胀量的状态（例如预计热伸长10mm，冷态拉开5mm装）
升温后管道回缩到接近自然长度，接头始终工作在对称位移区间内
预拉伸必须由设计文件明确，不可凭经验自行操作，且限位杆要相应调整
高温管道压力推力 = P × A（内压 × 有效面积），再加上热膨胀产生的附加力，极易把接头拉脱：
限位螺栓/防拉脱拉杆：安装后外螺母应留有 5~10 mm 活动间隙（不是锁死！），既能限制极端位移又不阻碍正常补偿
如果接头自带运输固定杆，安装完毕必须拆除，否则接头变刚性连接 → 热膨胀无处去 → 直接爆
工作压力 ≥ 1.6 MPa 时，螺栓配弹性压垫/锁紧螺母，防止热循环中螺栓自松
