风机橡胶软接头电厂减震补偿如何选型 电厂风机（送/引/一次风机、排粉、除尘、脱硫氧化风机等）橡胶软接头选型，核心是按“口径压力→介质温度→胶料→单/双球→法兰标准→限位与安装”六步走，目标是同时拿下减震降噪 + 热胀/振动位移补偿 + 防拉脱。
DN 通径：与风机进出口管径一致（DN100～DN2000 常见，循环水/冷却水管可到 DN3000+）。
压力等级 PN：风机风道按全压/瞬冲压力选，水侧按水泵出口选。
常规通风：0.6 MPa 足够
循环水/泵出口：1.0 MPa 起步，有启停水锤跳压选 1.6 MPa（瞬压＞工压时升一档）
介质与温度（决定胶种）
常温空气/除尘风（≤80℃）：NR 天然胶或 EPDM
热水/循环水/户外/弱酸碱（-40~120℃）：EPDM 三元乙丙（电厂首选耐候胶）
含油烟气/润滑油系统：NBR 丁腈
脱硫浆液、弱酸雾：EPDM + 衬 PTFE 或衬四氟
高温烟气（＞130℃）：橡胶软接头不胜任，改纤维织物补偿器，别硬用
位移量（算补偿）
轴向热伸：ΔL = α·L·ΔT（碳钢 α≈12×10⁻⁶/℃，L 为两固定点管长）
风机口额外有振动±轴向窜动、基础沉降、安装错口
小位移（轴向 ±5~±15 mm）→ 单球体 KXT
大位移/多向偏摆（轴向 ±20~±45 mm、横向 ±20~30 mm、角偏 15°~45°）→ 双球体 JGD/KST
法兰标准：电厂常用 GB/T 9119 RF 突面 或 HG/T 20592；若配蝶阀段注意法兰内径不干涉，松套活法兰更利于对中。
送风机/一次风机 冷风道（常温空气）：DN 匹配 + PN0.6/1.0 + EPDM 或 NR + 单球，靠近风机 1~1.5D 处装，主吃减震。
引风机/除尘风机（含尘常温风）：EPDM + 内衬耐磨层/导流筒，防粉尘冲刷；位移偏大选双球。

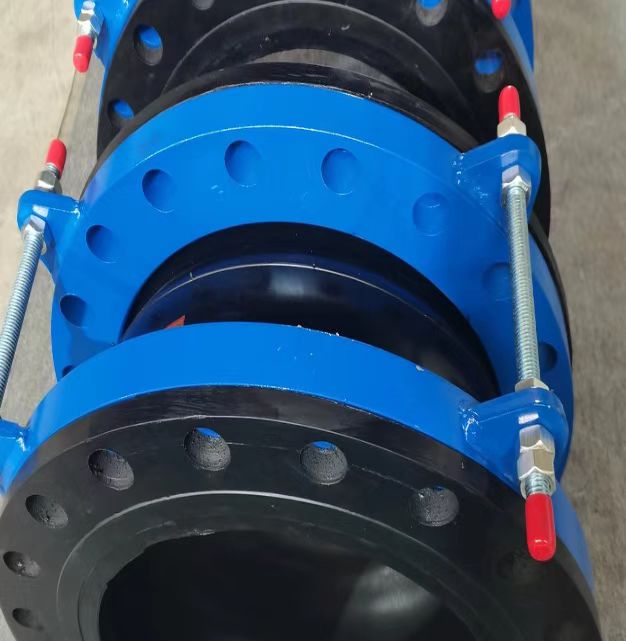

循环水/冷却水泵出口（风机辅机）：EPDM + PN1.6 + 单球 + 带限位拉杆，防启停水锤拉脱。
脱硫氧化风机（湿空气+微量酸）：EPDM 衬 PTFE 或氟橡胶内衬，PN1.0~1.6。
户外/栈桥风管：外胶用抗 UV EPDM/CR，忌天然胶暴晒。
大口径（≥DN300）或负压风道：加防拉脱限位杆 + 负压支撑环，立管必须独立支吊架。
维度 | 单球体 | 双球体 |
|---|---|---|
轴向补偿 | ±10~15 mm | ±20~45 mm |
横向/角向 | 小，角偏≤15° | 大，角偏可达 30~45° |
耐压 | 高（适合泵口高压） | 同口径略低 |
减震 | 良 | 优（两段缓冲） |
长度/空间 | 短 | 长，需预留检修空间 |
价格 | 低 | 高 20~40% |
经验法则：风机本体振动隔离+管短选单球；长直管热胀大、风机与风管对中差、引风机带沉降选双球。
自然态安装：不预拉、不预压、不扭偏，螺栓从胶侧穿入，对角分 2~3 遍拧紧，露 2~3 扣。
软接头零承重：前后管道、消声器、阀门重量由独立支吊架承担，它只做“柔性节”。
限位杆调节：试压后留补偿间隙，不顶死；只防拉脱不锁死补偿。
避开热源/明火：距风机保温层、焊口、蒸汽管保持间距，高温段换金属或织物补偿器。
巡检：季度查鼓包/龟裂/螺栓松，粉尘磨损看内衬，EPDM 户外 3~5 年视老化更换。
DN，PN（1.0/1.6），介质，温度~℃，轴向位移±mm，横向mm，角偏°，结构单/双球，内胶 EPDM/NBR/衬PTFE，外胶耐候 EPDM，法兰 GB/T 9119 RF 碳钢/304，带/不带限位拉杆，标准 GB/T 26121-2010。
按这个填，基本不会买错。如果你有具体那台风机（如“引风机 DN1200 135℃ 含灰湿风”），可以把参数甩我，我直接帮你定单球/双球+胶种+是否衬四氟。
