大口径橡胶接头在“高温+高压”下，不能按普通小口径软接头思路选。大口径时内压轴向推力 $F=P\times \pi D^2/4$ 很大（如 DN800、1.6 MPa 约 80 kN；DN1200 约 180 kN），再叠加高温软化、热胀推力和水锤，容易出现鼓包、脱槽、拉脱、法兰泄漏、早期老化。特殊要求可归纳为 7 类：

1. 压力等级要“升档 + 温度修正”

• 大口径橡胶接头额定压力通常随口径增大而下降，DN350+ 常规多为 PN6/PN10，小口径才好做 PN16/PN25。

• 高压系统一般“升一档”：系统 1.0 MPa 选 PN16，系统 1.6 MPa 选 PN25。

• 高温使橡胶模量下降、承压打折：>100 ℃ 通常再留 20% 以上压力余量。

• 校核压力不能只看公称压力，要算：稳态压力 + 启泵/关阀水锤 + 温度修正。

2. 橡胶材质必须耐温耐介质

• ≤120/150 ℃ 热水、饱和蒸汽：EPDM 三元乙丙（耐热水、耐蒸汽老化）。

• 150～200/250 ℃：FKM 氟橡胶；更高温度要慎重，橡胶接头不是最优解。

• 禁用于高温蒸汽：天然橡胶、普通丁腈胶（NBR 在 >80 ℃ 热水中易硬化，蒸汽工况更差）。

• 油、溶剂、酸碱介质要单独核对：油类 NBR/FKM，强腐蚀可加 PTFE 内衬。

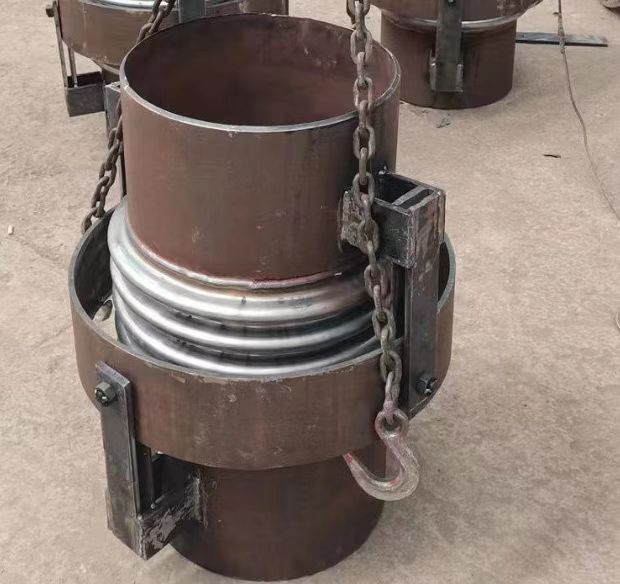

经验红线：>200 ℃ 或 PN≥4.0 MPa 的过热蒸汽/主给水，通常改金属波纹管或石墨填料套筒补偿器，不再用普通橡胶接头。

3. 骨架增强层要升级

普通接头是单层聚酯帘布，高温高压大口径必须加强：

• 多层高强聚酯/尼龙帘布

• 芳纶帘线（耐热低蠕变）

• 钢丝帘线 / 钢丝环 / 钢丝骨架

• 端口钢丝圈锁边，防止高压挤出

• 大翻边、整体硫化法兰结构，密封面大、抗脱槽

• 单球体优先；双球补偿量大但轴向刚度低，高压水锤工况必须配限位

4. 法兰、螺栓、垫片要按高压设计

• 法兰：锻制碳钢/不锈钢，RF 突面；≥2.5 MPa 或高温蒸汽可用 MFM/金属缠绕垫。

• 铸铁法兰高温高压禁用（气孔、脆化风险）。

• 螺栓：8.8 级及以上；高温侧可用 35CrMoA 等合金钢，螺纹涂二硫化钼防咬合。

• 垫片：高温高压不用普通橡胶垫，改用 304/316+柔性石墨金属缠绕垫（带内环防挤出）。

• 对角分 3 次拧紧：30% → 70% → 100%，大口径用扭矩扳手，试压后和热态投运后复紧。

5. 防拉脱限位装置是“必选项”

判断线：P≥1.0 MPa、DN≥200、水泵出口、立管、架空、温度≥100 ℃，都应带限位拉杆/控制杆。

• 拉杆强度按：内压轴向力 + 水锤力 + 热推力 校核。

• 螺母不能与耳板顶死，应留设计间隙（如 2～3 mm 或按轴向补偿量），平时仍保留补偿和减振功能。

• 大口径 DN800+ 限位杆数量、直径、耳座焊缝都要书面受力计算。

6. 支架系统必须兜底，不能让接头扛管道

• 接头两侧设固定支架，承载力 > 热推力 + 内压轴向分力。

• 近旁设导向支架，长距离管段分段导向。

• 架空/立管：独立托架或承重支架，严禁橡胶球体承受管道自重。

• 泵口/阀门旁：即使有固定支架，也加限位短节或限位螺栓，抵消启停水锤。

7. 安装、试压、投运有特殊动作

• 自然状态安装，禁止扭曲、强行拉压对位；两法兰平行度 ≤3 mm，径向错位 ≤2～5 mm。

• 焊接短管先完成，装接头后严禁焊渣飞溅；必须邻近动火时拆下接头或加防火毯/铁皮遮挡。

• 球体上禁止直接包保温棉、绑铁丝、刷普通漆；用可拆卸保温套，留 ≥30 mm 散热间隙。

• 试压：1.5 倍设计压力保压 → 泄压复紧 → 再投运。

• 升温分段缓慢进行，忌瞬间通 150 ℃+ 介质；达到工作温度后热态复紧螺栓。

• 冷态安装可按管道热伸长做预偏置。

一页式选型检查清单

• 介质：水/蒸汽/油/酸碱？

• 温度：≤120 ℃ / 150 ℃ / 200 ℃ / >200 ℃？

• 压力：稳态 __ MPa，水锤峰值 __ MPa？

• 口径：DN___，内压轴向推力 ≈ P×A = ___ kN

• 橡胶：EPDM / FKM / 加 PTFE 内衬？

• 增强：多层帘布 + 钢丝骨架 + 大翻边？

• 法兰螺栓：锻钢法兰、8.8 级以上螺栓、金属缠绕垫？

• 限位：拉杆数量/直径/间隙是否按轴向力校核？

• 支架：固定支架、导向支架、承重支架是否独立于接头？

• 运维：热态复紧、定期查鼓包/硬化/裂纹？
