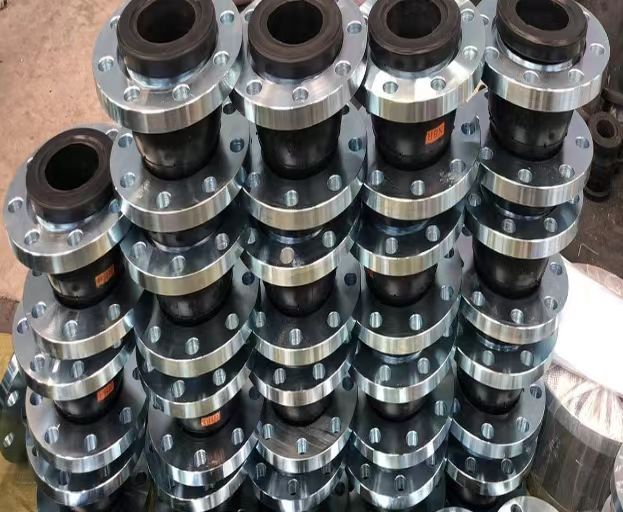

异径橡胶软接头管道安装主要事项
异径橡胶软接头安装，核心原则是：自然状态安装、法兰同心平行、接头不承重、变径方向正确、限位装置不锁死。
核对产品参数
确认两端口径、公称压力、法兰标准、橡胶材质、工作温度和介质，与设计要求一致。不同法兰体系的螺栓孔距、密封面可能不同，不能仅凭“DN相同”混装。
检查外观
球体应无裂纹、鼓包、脱胶、划伤，增强层或钢丝圈不得外露；法兰无变形、锈蚀和毛刺。
清理管道
清除管内焊渣、铁屑、泥沙等杂物，防止试压或运行时损伤橡胶及密封面。
同心异径橡胶接头：主要用于泵出口、直线管道或上下管中心一致的变径位置。
偏心异径橡胶接头：常用于泵吸水管道，一般应管顶平接，避免顶部积存空气形成气囊。
如果直接用异径橡胶接头兼作大小头，应保持大口朝大管侧、小口朝小管侧；具体流向有厂家标识时，应按标识安装。
水泵进出口常见布置为：
泵法兰 → 金属异径管 → 橡胶软接头 → 阀门 → 管道
异径管宜靠近水泵，橡胶接头位于变径后的大口径一侧，这样更利于减振和安装。
软接头必须处于自然长度和中位状态，不得拉伸、压缩、扭转或偏斜后强行对口。
两端法兰应平行、同心，法兰间隙均匀；不能拿软接头去弥补管道错口。
管道、阀门、水泵及介质产生的重量和轴向力，必须由固定支架、托架或锚架承担，严禁让橡胶球体承重。
架空、立管、高层给水及大口径管道，应设置独立承重支架；支架位置、形式按管道设计和产品样本确定。
先将两端管道找正，使法兰平行、同心。
橡胶件自然放入，确认增强圈或密封结构正确卡入法兰配合位置。
螺栓一般从接头外侧穿入，避免螺杆端部摩擦或顶压橡胶法兰边。
采用对角、交叉、分次方式拧紧，防止法兰偏斜、局部压溃或密封不均。
最终紧固力应按法兰、螺栓规格及设计规定控制，不要凭加力杆盲目拧紧。
安装后检查法兰四周是否均匀贴合，橡胶边缘不应出现明显单侧挤出。
带防拉脱限位拉杆的接头：
安装就位时，限位螺母应先处于松开状态，保证软接头能正常伸缩、偏转；
管道固定、法兰紧固并完成试压后，再按厂家要求调节限位间隙；
限位杆只能在超位移时起保护作用，不能锁死，否则软接头失去减振和补偿作用；
立管、悬空管、泵出口、大口径或压力波动较大的管道，宜设置防拉脱装置。
具体预留间隙必须按产品型号确定，不能把所有厂家资料中的经验值直接当作统一施工标准。
试压前确认支吊架已经安装固定，限位装置处于正确状态。
缓慢升压，避免水锤或压力冲击；试压压力及保压时间执行设计文件及相关验收规范。
试压过程中检查球体、法兰、螺栓和限位装置，不得出现渗漏、鼓包、明显伸长或偏斜。
初次试压后及长期停用重新投运前，应按规定复紧法兰螺栓。
投运后定期检查橡胶老化、裂纹、脱胶、渗漏及螺栓松动情况。
禁止强行拉伸、压缩、扭转接头对孔；
禁止用软接头承担管道、阀门和设备重量；
禁止限位拉杆锁死或运输固定件未拆除；
附近焊接、切割时，必须用防火材料遮盖橡胶球体；
避免阳光长期暴晒、靠近热源、臭氧、油污及尖锐物；
介质为油类、酸碱、热水、蒸汽或含颗粒介质时，必须选择对应的橡胶材质，不能把普通天然橡胶接头通用化。
软接头自然无变形、法兰平行同心、螺栓对角均匀、支架已经受力、拉杆留有工作间隙、试压无渗漏。最终安装参数以设计图纸、管道施工验收规范及产品厂家安装说明中的较严者为准。
